Kao začinjeni dobavljač obloženih pumpi, razumijem važnost izračunavanja visine ugradnje precizno postavljene pumpe. Ovaj je izračun ključan za osiguranje efikasnog i pouzdanog rada pumpe, što zauzvrat utječe na ukupne performanse cijelog sustava. U ovom blogu poštujem neke uvide o tome kako izračunati visinu ugradnje obložene pumpe.
Razumijevanje osnova obveznih pumpi
Prije nego što se obnovi u izračun visine instalacije, bitno je imati osnovno razumijevanje obloženih pumpi. Položene pumpe dizajnirane su za rukovanje korozivnim i abrazivnim tekućinama. Oni su obično obloženi materijalima kao što su PTFE (polytetrafluoroetilen) ili PFA (perfluoroalkoxy alkane) za zaštitu unutarnjih komponenti pumpe iz štetnih efekata tekućina.
Na primjer, našaPTFE obložena PFA obložena centrifugalna pumpapopularan je izbor za mnoge industrijske primjene. Kombinuje odličnu hemijsku otpornost PTFE-a i PFA sa efikasnim pumljivim mogućnostima centrifugalne pumpe, čineći ga pogodnim za širok raspon korozivnih tekućina.
Čimbenici koji utječu na visinu ugradnje obložene pumpe
Potrebno je uzeti u obzir nekoliko faktora za izračunavanje visine ugradnje obložene pumpe. Ovi faktori uključuju NPSH (Neto pozitivne usisne glave) zahtjeve, svojstva tekućine, razliku uzvisivanje između pumpe i izvora tekućine, a gubitak trenja u usisnom cijevima.
NPSH zahtjevi
NPSH je minimalni tlak potreban na usisavanju pumpe da se spriječi kavitacija. Kavitacija se javlja kada pritisak na ulazu za usisavanje padne ispod tlaka pare tekućine, uzrokujući formiranje mjehurića pare. Ovi mjehurići se mogu nasilno urušiti, što dovodi do oštećenja rotora pumpe i drugih unutarnjih komponenti.
Svaka pumpa ima specifičan NPSH zahtjev, koji obično pruža proizvođač pumpe. Važno je osigurati da raspoloživi NPSH na mjestu instalacije pumpe je veća od pumpe potrebna NPSH.
Svojstva fluida
Svojstva tekućine koja se pumpa, poput njene gustoće, viskoznosti i tlaka pare, također mogu utjecati na visinu ugradnje pumpe. Na primjer, tekućina sa visokim tlakom pare zahtijevat će veći NPHH, koji može ograničiti dozvolu visinu ugradnje pumpe.

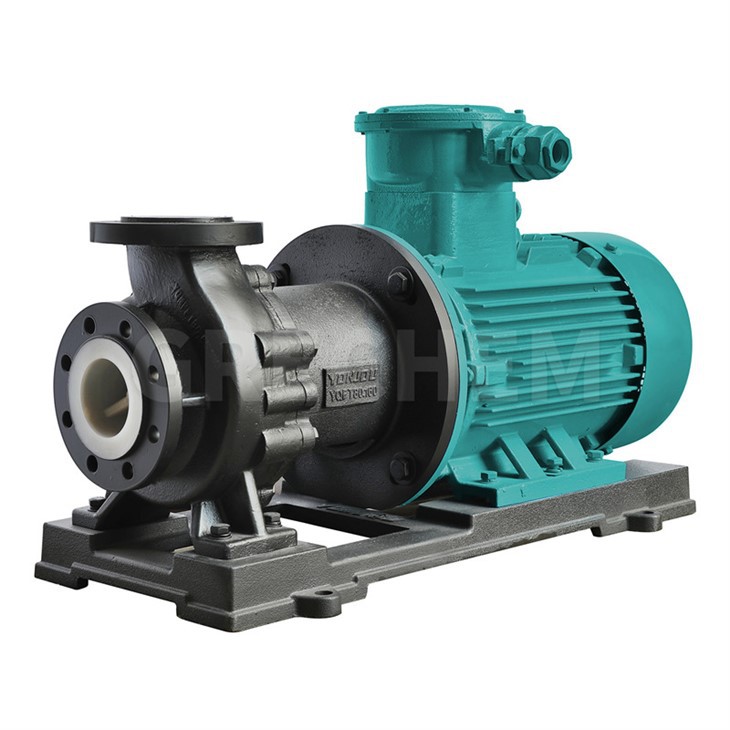

NašHemijska pumpa sa magnetnim pogonom visokog pritiska teflonaDizajniran je za rukovanje raznim hemijskim tekućinama sa različitim svojstvima. Teflonski premaz pruža odličan otpor hemikalije, dok magnetni pogon eliminira potrebu za mehaničkim brtvom, smanjujući rizik od curenja.
Razlika uzviha
Razlika uzvinu između pumpe i izvora tekućine je još jedan važan faktor. Ako je pumpa instalirana iznad izvora tekućine, tečnost mora biti podignuta na usisni ulaz pumpe koji zahtijeva dodatnu energiju. Ovaj dodatni energetski zahtjev poznat je kao statička glava.
S druge strane, ako je pumpa instalirana ispod izvora tekućine, tečnost može teći na usisni ulaz pumpe gravitacijom, što može smanjiti potrebnu NPSH i povećati dopuštenu visinu ugradnje.
Gubici trenja u usisnom cjevovodu
Gubici trenja u usisnom cijevima također mogu smanjiti dostupnu NPSH na usisni ulaz pumpe. Ovi gubici uzrokovani su otporom tekućine da prolazi kroz cijevi i okovi. Gubici trenja ovise o promjeru cijevi, dužini, hrapavosti i protoku tekućine.
Izračunavanje visine ugradnje obložene pumpe
Izračun visine ugradnje obložene pumpe uključuje nekoliko koraka. Evo opće procedure za izračunavanje visine instalacije:
1. korak: Odredite NPSH zahtjeve pumpe
Pogledajte dokumentaciju proizvođača pumpe za dobivanje potrebne pumpe NPSH. Ova vrijednost obično se daje u metrima stupca tekućine.
Korak 2: Izračunajte dostupno NPSH
Dostupno NPHH se može izračunati pomoću sljedeće formule:
[Npsh_ {dostupno} = p_ {atm} / (\ rho g) + h_ {s} -h_ {f} -p_ {v} / (\ rho g)]
gde:
- (P_ {atm}) je atmosferski tlak (PA)
- (\ rho) je gustina tečnosti ((kg / m ^ {3}))
- (g) je ubrzanje zbog gravitacije ((m / s ^ {2}))
- (H_ {s}) je statička glava (m)
- (H_ {f}) je gubitak trenja u usisnom cijevima (m)
- (P_ {v}) je tlak pare tekućine (PA)
Korak 3: Osigurajte da je dostupni NPSH veći od potrebnog NPSH-a
Da bi se spriječilo kavitacija, dostupni NPSH mora biti veći od pumpe potrebnog NPSH-a. Ako je dostupna NPSH manja od potrebne NPH, visina ugradnje pumpe može se morati podesiti, ili bi se usisni cjevovodi možda modi mijenja da bi se smanjilo gubitke trenja.
Korak 4: Izračunajte maksimalnu dozvolu visine instalacije
Jednom kada se utvrdi dostupna NPSH, može se izračunati maksimalna dozvoljena visina instalacije. Ako je pumpa instalirana iznad izvora tekućine, maksimalna dozvoljena visina ugradnje ((H_ {max})) može se izračunati pomoću sljedeće formule:
[h_ {max} = (npsh_ {dostupno} -Npsh_ {Obavezno}) + (p_ {atm} -p_ {v}) / (\ rho g) -h_ {f}]
Ako je pumpa instalirana ispod izvora tekućine, maksimalna dozvoljena dubina instalacije može se izračunati pomoću slične formule, uzimajući u obzir pozitivnu statičku glavu koja je pružena razlika na visini.
Primjer izračuna
Razmotrimo primjer da ilustriramo izračun visine ugradnje obložene pumpe. Pretpostavimo da imamoCHERME HCL HCL CCLsa potrebnim NPSH od 3 metra. Tečnost koja se pumpa je sumporna kiselina s gustoćom 1840 (kg / m ^ {3}) i tlak pare od 2000 pa na radnoj temperaturi. Atmosferski tlak je 101325 PA, a gubitak trenja u usisnom cijevi procjenjuje se na 1 metar.
Prvo izračunavamo dostupne NPSH. Pod pretpostavkom da je pumpa instalirana na istom nadmoru kao izvor tekućine ((H_ {s} = 0)), imamo:
[Npsh_ {dostupno} = p_ {atm} / (\ rh g) -h_ {f} -p_ {v} / (\ rho g)]
[Npsh_ {dostupno} = 101325 / (1840 \ puta9.81) -1 - 2000 / (1840 \ puta9.81)]
[Npsh_ {dostupno} \ približno5.6 - 1- 0.11 \ približno4,49 \ m]
Budući da je dostupna NPSH (4,49 m) veća od potrebnog NPSH (3 m), pumpa može raditi bez kavitacije.
Maksimalna dopuštena visina ugradnje iznad izvora tekućine je:
[h_ {max} = (npsh_ {dostupno} -Npsh_ {Obavezno}) + (p_ {atm} -p_ {v}) / (\ rho g) -h_ {f}]
[h_ {max} = (4,49 - 3) + (101325 - 2000) / (1840 \ puta9.81) -1]
[h_ {max} = 1,49 + 5,49 - 1 \ približno5.98 \ m]
Zaključak
Izračunavanje visine ugradnje obložene pumpe kritični je korak u osiguravanju pravilnog rada pumpe. Razmatranjem NPSH zahtjeva pumpe, nekretnina za tekućinu, razliku uzvišenja i gubitke od trenja u usisnom cijevima, može se izvršiti precizno izračunavanje.
Ako se nalazite na tržištu za obloženu pumpu ili trebate pomoć u izračunavanju visine instalacije, slobodno nas kontaktirajte. Naš tim stručnjaka spreman je da vam pruži najbolja rješenja za vaše potrebe pumpanja.
Reference
- Priručnik pumpe, Karassik i sur.
- Mehanika hemijskog inženjerstva, Ron Darby
